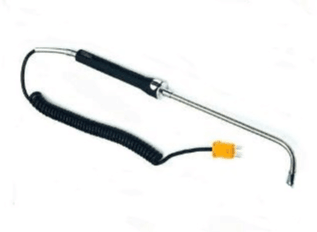

WREM,WRNM-207A直柄式小直徑表面熱電偶簡介
上海自動化儀表三廠WREM,WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有多種形狀探頭，專用于測量各種形狀的固體介質表面溫度、以及測量液體、氣體和橡膠內部的溫度，并可與XMX型袖珍溫度數字顯示儀等顯示儀表配套使用，因其使用范圍廣，不受物體表面形狀限制，外形輕巧，攜帶方便等優點，所以被廣泛應用在紡織、印染、塑料、橡膠等工業部門。

WREM,WRNM-207A直柄式小直徑表面熱電偶主要技術參數及特點
◆測量范圍：0-600℃
◆分度號：E分度，K分度
◆精度等級：Ⅱ級（±2.5℃或±0.0075｜t｜）也可以為Ⅰ級
◆熱電偶類別：E分度為鎳鉻-銅鎳，K分度為鎳鉻-鎳硅
◆熱響應時間：（T0.5<5S）在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆保護管材料：不銹鋼（304或321）。
◆熱電偶絕緣電阻：元件與金屬弓架間的絕緣電阻的試驗電壓為直流100V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的絕緣值應≥5MΩ。
◆主要特點：探頭是用不銹鋼制成，細長而富有剛度，測量端部的感溫元件非常小巧、整個探頭直徑為6毫米，因此，適合通過機械設備的小縫隙，能測量小縫隙內的各種零部件的小平面表面溫度。
◆執行標準：JB/T9238-1999

熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

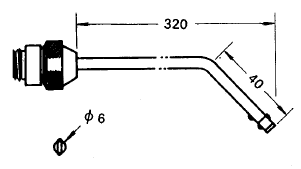

熱電偶安裝圖片
◆WREM,WRNM-207A直柄式小直徑表面形熱電偶（插座式）
