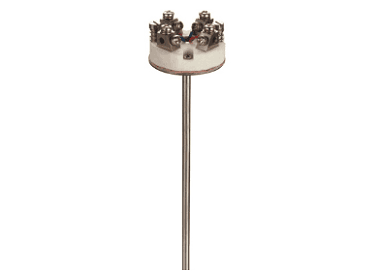

WZPK-103S無固定簡易式鎧裝鉑熱電阻簡介
參考單價140-420元，上海自動化儀表三廠WZPK-103S無固定簡易式鎧裝鉑熱電阻采用引進型的鉑電阻測溫元件，具有精確、靈敏、熱響應時間快、質量穩定、易彎曲、抗震性好、使用壽命長等優點。鎧裝鉑電阻外保護套采用不銹鋼，內充滿高密度氧化物質絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。

鎧裝鉑熱電阻可用于測量-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。因其具有良好的電輸出性能，所以可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。

WZPK-103S無固定簡易式鎧裝鉑熱電阻主要技術參數
◆測量范圍：-200~500℃
◆分度號：Pt100
◆精度等級：A級±(0.15℃+0.002｜t｜)，B級±(0.30℃+0.005｜t｜)
◆接線盒形式：簡易式接線端子
◆保護管直徑：d=3mm
◆保護管材質：不銹鋼304，321，316、316L等
◆置入深度：L=75-2200mm
◆安裝方式：無固定裝置
◆熱電阻接線：三線制接線或四線制接線，雙支為六線制接線。
◆熱響應時間：T0.5≤3S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%所需要的時間稱為熱響應時間，用T0.5表示)。
◆熱電阻公稱壓力：常壓(一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂)。
◆熱電阻允許通過電流：通過鎧裝鉑熱電阻的測量電流最大不超過5mA。
◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
◆執行標準：JB/T8622-1997標準

鎧裝鉑熱電阻工作原理
鎧裝鉑熱電阻是利用鉑電阻絲的電阻值隨溫度變化而變化的特性來測量溫度的，通常需要把電阻信號通過引線連接到顯示儀表，顯示儀表會指示出鉑電阻產生的電阻值所對應的溫度值

鎧裝鉑熱電阻使用選型

型號舉例：
WZPK-103S表示分度號為Pt100無固定裝置簡易式接線端子，保護管為Φ3mm鎧裝鉑熱電阻
WZPK-104S表示分度號為Pt100無固定裝置簡易式接線端子，保護管為Φ4mm鎧裝鉑熱電阻，可為雙支
WZPK-105S表示分度號為Pt100無固定裝置簡易式接線端子，保護管為Φ5mm鎧裝鉑熱電阻，可為雙支
WZPK-106S表示分度號為Pt100無固定裝置簡易式接線端子，保護管為Φ6mm鎧裝鉑熱電阻，可為雙支
WZPK-108S表示分度號為Pt100無固定裝置簡易式接線端子，保護管為Φ8mm鎧裝鉑熱電阻，可為雙支

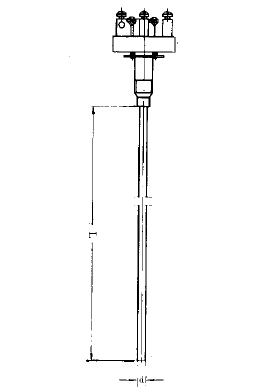

鎧裝鉑熱電阻安裝圖片
WZPK-103S無固定裝置簡易式鎧裝鉑熱電阻
L=75-2200mm d=3mm 簡易式接線端子
無固定裝置
