熱電偶用補償導線簡介
上海自動化儀表三廠生產的系列熱電偶用補償導線是用來延伸或補償熱電極即移動熱電偶的冷端，與顯示儀表連接構成測溫系統，本產品等級采用IEC584-3國際標準和GB4989-85國家標準，被廣泛應用于冶金、石油化工、制藥、電力、紡織、食品、科研等工業(yè)部門。

熱電偶用補償導線主要技術參數
◆量程范圍：-20-250℃
◆分度號類型：S,N,K,E,J,T型
◆輸出類型：補償型和延伸型
◆精度等級：普通級和精密級
◆分類標志：一般用和耐熱用
◆絕緣電阻：在溫度為20℃時，每10米不小于5兆歐
◆補償導線類型：SC,NC,KC,KX,EX,JX,TX型
◆絕緣層著色：正極紅色，負極綠,黃,藍,黑,棕,紫,白色

熱電偶補償導線使用選型

型號舉例：
SC-GB-VVRP2*1.5表示S型一般用聚錄乙烯絕緣聚錄乙烯護套軟芯帶屏蔽2根1.5mm2的補償型熱電偶補償導線
KX-HB-FFRP2*1.0表示K型耐熱用聚四氟乙烯絕緣聚四氟乙烯護套軟芯帶屏蔽2根1mm2的延伸型熱電偶補償導線
KC-GB-VVRP2*1.5表示K型一般用聚錄乙烯絕緣聚錄乙烯護套軟芯帶屏蔽2根1.5mm2的補償型熱電偶補償導線
EX-HB-FFRP2*1.0表示E型耐熱用聚四氟乙烯絕緣聚四氟乙烯護套軟芯帶屏蔽2根1mm2的熱電偶補償導線

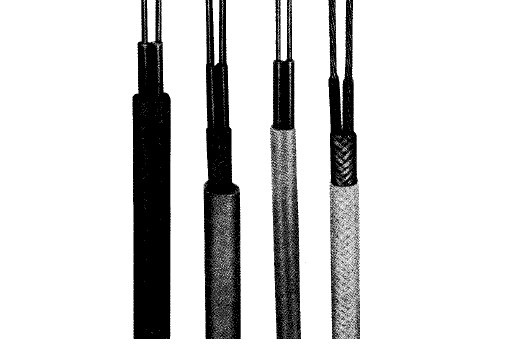

熱電偶用補償導線結構示意圖
◆熱電偶補償導線
